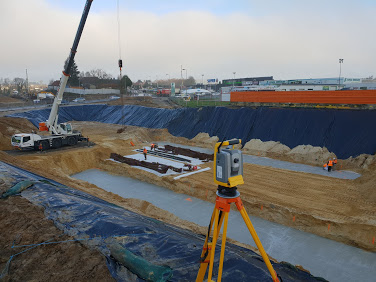

Implantation topographique au Maroc : Que ce soit pour un bâtiment, des travaux de voirie ou tout autre ouvrage, l’implantation topographique consiste à reporter sur le terrain les plans de construction avec une précision extrême. Autrement dit, on marque sur place l’emplacement exact de chaque élément à construire (angles de bâtiment, axes de routes, limites d’ouvrages, niveaux altimétriques, etc.) à l’aide de repères physiques bien visibles (piquets, clous, peinture).
Quand et pourquoi réaliser une implantation topographique ?
L’implantation topographique est une étape indispensable au démarrage de tout chantier de construction. Elle assure la conformité du chantier aux plans approuvés (permis de construire, plans d’exécution) en positionnant le projet exactement où et comme il a été conçu. Vous évitez ainsi les erreurs de positionnement susceptibles d’entraîner des non-conformités graves. Par exemple, une maison implantée trop près d’une limite de propriété pourrait obliger à démolir une partie de l’ouvrage pour respecter la réglementation.
Au-delà de l’aspect technique, faire réaliser l’implantation par un ingénieur géomètre topographe inscrit au tableau de l’ONIGT apporte une sécurité juridique. Dans de nombreux projets au Maroc, une attestation ou un procès-verbal d’implantation signé par ingénieur géomètre topographe inscrit au tableau de l’ONIGT sont exigés pour démarrer les travaux, preuve que le bâtiment respecte le plan autorisé. Faire appel à un professionnel inscrit à l’Ordre National des Ingénieurs Géomètres-Topographes (ONIGT) vous assure une implantation aux normes, évitant tout litige ultérieur sur l’implantation.
Méthodologie d’implantation topographique
Chaque projet fait l’objet d’une méthodologie rigoureuse pour garantir précision et fiabilité. Les principales étapes suivies par nos experts sont :
- Préparation et calage géodésique : analyse des plans et référencement du projet dans le système de coordonnées lambert ou local. Cette phase inclut le calage sur le terrain : identification de points de référence existants (rattachement) ou implantation de bases provisoires. Le but est de créer un réseau local de points de contrôle, servant de support pour tous les tracés à venir. Lorsque possible, on rattache également le projet au réseau géodésique national (Merchich – NGM) pour une cohérence globale.
- Implantation planimétrique et altimétrique : sur le terrain, nos cadres positionnent les axes et points principaux du projet à l’aide d’équipements de pointe (stations totales, GPS GNSS…). Chaque point est matérialisé par un repère bien visible (piquet, clou, peinture) pour être repérable par l’équipe de chantier. En parallèle, des repères de niveau permanents sont installés pour servir de références altimétriques (par exemple le marquage d’un niveau 0.00 sur site pour contrôler les hauteurs de fondation).
Une fois ces étapes achevées, le chantier dispose de tous les repères nécessaires pour commencer les travaux en sécurité. Nos implantations respectent des tolérances strictes, de l’ordre de quelques millimètres à quelques centimètres selon le type de projet. Nous veillons à rester bien en deçà des marges admissibles définies par le maître d’ouvrage ou la réglementation, afin de garantir une précision optimale.
Contrôles et assurance qualité (QA/QC)
Notre travail d’implantation inclut systématiquement des contrôles de qualité :
- Double-vérification des points : chaque point implanté est recontrôlé depuis une station différente afin d’éliminer toute erreur. Si un décalage est détecté, l’implantation est corrigée immédiatement. Ce contrôle croisé garantit la fiabilité de l’ensemble des points.
- Contrôles intermédiaires : si le chantier comporte plusieurs phases (terrassement, fondations, élévation…), nous pouvons effectuer des relevés de contrôle à chaque étape critique pour valider la bonne position avant de poursuivre.
- Contrôle par drone : pour les projets de grande envergure, un contrôle drone peut compléter les mesures au sol. La photogrammétrie aérienne permet de vérifier rapidement un terrassement ou l’alignement d’une route sur de vastes zones, en comparant le relevé 3D au plan théorique.
- Rapports et PV d’implantation : après chaque mission, nous éditons des fiches d’implantation détaillant les points implantés (coordonnées, altitude, description) ainsi qu’un rapport de contrôle synthétique. Sur demande, un procès-verbal d’implantation signé par l’ingénieur topographe peut être fourni, attestant officiellement que l’ouvrage a été implanté conformément aux plans.
Livrables de l’implantation topographique
À l’issue de l’intervention, vous recevez plusieurs livrables utiles au suivi du chantier :
- Plan d’implantation : extrait du plan de projet faisant apparaître les points implantés et les repères de niveau. Fourni aux formats DWG (Autocad) et/ou PDF, ce plan permet de visualiser l’implantation réelle par rapport au plan théorique.
- Carnet d’implantation : tableau récapitulatif listant chaque point avec son identifiant, ses coordonnées (X, Y, Z) et l’écart éventuel par rapport à la position théorique. Ce document sert de référence pendant le chantier pour retrouver un point ou vérifier une cote à tout moment.
- Rapport de contrôle / PV : rapport synthétique attestant de la qualité de l’implantation et du respect des tolérances. Le procès-verbal d’implantation signé par l’ingénieur topographe constitue la garantie officielle de la conformité de l’implantation.
En fin de chantier, nous pouvons réaliser un Plan de recollement de vos ouvrages achevés. Ce relevé as-built permettra de vérifier que tout a été construit au bon endroit, conformément à l’implantation initiale. Pour les projets complexes, nous proposons aussi le Scan to BIM (as-built) – un relevé 3D permettant de modéliser l’ouvrage tel que construit dans un logiciel BIM.
Délais d’intervention et processus
Nous savons que le respect des délais est crucial pour nos clients. C’est pourquoi notre processus d’intervention est réactif et adapté :
- Prise de contact & étude du projet : après votre demande (en ligne ou par téléphone), nous examinons votre projet et les documents fournis afin de comprendre vos besoins précis.
- Devis gratuit en MAD : sur la base des informations recueillies, nous établissons un devis gratuit et sans engagement, exprimé en dirhams marocains. Ce devis détaille la prestation d’implantation (moyens humains et techniques, délai d’exécution) pour une totale transparence.
- Planification de l’intervention : une fois le devis validé, nous fixons une date d’intervention sur site à votre convenance. Nos équipes basées à Casablanca se déplacent partout au Maroc (Rabat, Tanger, Marrakech…) et peuvent intervenir rapidement, sous 48h si nécessaire.
- Implantation sur le terrain : le jour J, l’équipe affectée au projet se rend sur le chantier et effectue l’implantation selon la méthodologie définie. La durée de l’intervention varie de quelques heures (petite villa) à plusieurs jours (grand projet), mais nous respectons toujours les délais convenus afin de ne pas retarder vos travaux.
- Contrôle final & livrables : après l’implantation, nous procédons au contrôle final de qualité puis vous présentons les résultats. Si tout est conforme, vous pouvez donner le feu vert au chantier. Sous 24 à 48h, vous recevez l’ensemble des livrables (plans, carnets, PV). Bien entendu, notre équipe reste disponible par la suite pour toute question ou intervention complémentaire.
Tarifs des travaux d’implantation topographique
Le coût d’une implantation topographique au Maroc dépend de plusieurs facteurs : la taille et la complexité du projet, le nombre de points à implanter, la localisation du chantier, etc. Chaque mission faisant l’objet d’un devis personnalisé, il est difficile de donner un prix fixe. Néanmoins, voici quelques ordres de grandeur en dirhams marocains (MAD) pour différents types de projets :
| Prestation d’implantation | Tarif indicatif (MAD) |
| Maison individuelle (surface ~200 m²) | ~ 2 000 à 6 000 MAD |
| Immeuble / grand bâtiment | ~ 5 000 à 10 000 MAD |
| Voirie / VRD (ex : route 500 m) | ~ 3 000 à 7 000 MAD |
| Journée topographe (1 équipe + matériel) | ~ 3 000 MAD / jour |
Ces tarifs incluent la mobilisation de l’équipe et du matériel nécessaires, ainsi que la remise des livrables standards. Des frais de déplacement hors région de Casablanca peuvent s’ajouter en cas de chantier éloigné.
Pour un chiffrage exact de votre projet, n’hésitez pas à nous contacter : notre réponse est rapide et sans engagement..
Exemples d’implantation topographique (cas pratiques)
Pour illustrer notre savoir-faire, voici deux exemples d’implantations récentes réalisées au Maroc :
Cas n° 1 : Implantation d’une unité industrielle sur 3 hectares à Casablanca
Le client nous a confié l’implantation de son unité industrielle à Casablanca. Le défi était de respecter à la fois l’alignement de l’usine sur la voirie existante et les recules réglementaires selon le plan autorisé. Nous avons d’abord calé le projet en utilisant les points de rattachements reçus de l’ANCFCC pour positionner précisément les bornes disparues de terrain et les construction. Ensuite, l’axe de façade principal a été implanté au laser utilisant une station totale dernière génération , suivi du piquetage des quatre angles de chaque bloc. Le contrôle final a confirmé une précision d’environ 5 mm. Le client a pu démarrer le terrassement en toute tranquillité, sans risque de litige ou de non-conformité.
Cas n° 2 : Implantation d’un tracé routier à Marrakech
Dans la région de Marrakech, nous avons implanté le tracé d’une route de 10 km pour un nouveau lotissement. L’enjeu était de matérialiser l’axe et le niveau de terrassement avec une grande précision en raison de pentes de drainage très faibles. Notre équipe a placé des jalons tous les 20 m sur l’axe, en indiquant sur chacun la cote de terrassement projetée. Un nivellement du terrain naturel a été effectué en parallèle pour ajuster le profil en long si besoin. Grâce à l’utilisation conjointe du GPS GNSS (alignement planimétrique) et du niveau optique (altimétrie), nous avons atteint une précision d’environ 1 cm sur l’ensemble du tracé. Le chantier d’implantation a été finalisé en 4 jours seulement, permettant aux travaux de voirie de démarrer dans les meilleures conditions.
FAQ sur l’implantation topographique
Q : Pourquoi faire appel à un ingénieur géomètre topographe inscrit au tableau de l’ONIGT pour l’implantation ?
R : L’implantation est une opération de très haute précision qui engage la conformité future de l’ouvrage. Un cabinet topographique, équipé d’instruments de mesure de pointe et fort de ses compétences en topographie, garantit que votre construction sera positionnée au bon endroit et aux bonnes dimensions. De plus, au Maroc, seul un ingénieur géomètre-topographe peut fournir un procès-verbal d’implantation reconnu administrativement.
Q : Quelle précision peut-on attendre d’une implantation topographique ?
R : Avec un matériel moderne et une bonne méthodologie, un topographe peut implanter des points avec une précision de l’ordre de quelques millimètres à 1 cm. La précision exacte dépend des exigences du projet : bâtiments, ouvrages industriels ou travaux de VRD n’ont pas les mêmes tolérances, mais on s’assure toujours de respecter (voire d’améliorer) les seuils imposés par le maître d’ouvrage ou la réglementation.
Q : Combien de temps faut-il pour implanter un bâtiment ?
R : La durée d’intervention d’un topographe dépend de la taille et de la nature du projet. Pour une maison individuelle, l’implantation sur site prend généralement une journée. Pour un immeuble de plusieurs étages, prévoyez 1 à 2 jours. Les grands projets linéaires peuvent quant à eux s’étaler sur plusieurs semaines.
Q : Combien coûte une implantation topographique ?
R : Le coût varie selon les projets (voir notre section tarifs ci-dessus). À titre d’exemple, l’implantation d’une maison individuelle peut coûter entre 2 000 et 4 000 MAD. Pour un immeuble ou un projet de voirie plus vaste, le budget se chiffrera en dizaines de milliers de dirhams. Le mieux est de nous demander un devis personnalisé : c’est gratuit et vous aurez un tarif précis adapté à votre cas.
Q : Suis-je couvert par une assurance en cas d’erreur d’implantation ?
R : Oui. Avant le démarrage des travaux d’implantation, un contrat est conclu et vous êtes automatiquement couvert par notre assurance de responsabilité civile professionnelle. Elle couvre les dommages liés à une erreur d’implantation, dans les limites et plafonds prévus par la police d’assurance. Une attestation peut être fournie sur demande.
Faites confiance à Hexagon Geo-Surveys pour vos implantations
Que vous soyez un particulier construisant votre maison, un promoteur lançant un immeuble ou une collectivité réalisant une infrastructure, l’implantation topographique est une étape cruciale qui conditionne toute la suite du projet. Confiez cette mission à des spécialistes expérimentés ! Chez Hexagon Geo-Surveys, notre équipe d’ingénieurs topographes qualifiés équipés d’appareils de dernière génération vous garantit une implantation sans faille.
Nous proposons nos services d’implantation à Casablanca et dans toutes les régions du Maroc (Rabat, Tanger, Marrakech…), avec la même exigence de précision et de qualité. Contactez-nous dès aujourd’hui pour discuter de vos besoins ; nous serons ravis de vous conseiller et de vous fournir un devis gratuit dans les meilleurs délais. Avec Hexagon Geo-Surveys, vous avez l’assurance d’un service d’implantation topographique rigoureux, sécurisé et adapté à vos besoins.
